نرم افزار پردازش تصویر MIP4
ریزساختار در فلزات حاوی طیفی از اطلاعات ارزشمند می باشد که از خواص مکانیکی و فیزیکی گرفته تا تاریخچه عملیات های گذشته ای که بر روی فلز اعمال شده را به ما نشان می دهد. پس می توان گفت بررسی ریزساختاری یکی از مراحل بسیار پر اهمیت در کنترل کیفیت قطعات فلزی می باشد. شرکت ها یا آزمایشگاه های سازنده قطعات فلزی برای کنترل ریزساختار قطعات خود از تست متالوگرافی استفاده می کنند. تست متالوگرافی یک تست مخرب می باشد که با اعمال ترفند های مختلف به بررسی ریزساختار فلزات می پردازد
نرم افزار MIP مخفف microstructural image processing یک نرم افزار پردازش تصویر (image analyzer) ایرانی است که توسط شرکت نهامین پردازان آسیا توسعه داده شده است. از این نرم افزار برای استخراج داده های کمی داخل تصاویر ریزساختار فلزات استفاده می کنند. ورودی این نرم افزار عکس با فرمت های مختلف است و در خروجی گزارش های متنوعی از پارامتر های گوناگون تصویر ارائه می کند. از جمله این پارامتر ها و قابلیت های این نرم افزار می توان به موارد زیر اشاره کرد.
1. اندازه گیری درصد فاز
2. اندازه گیری اندازه دانه
3. محاسبه درصد کرویت گرافیت ها
4. محاسبه میزان ضخامت لایه پوششی
5. اندازه گیری درصد فاز در مواد FGM
6. اندازه گیری پارامتر های هندسی ذرات

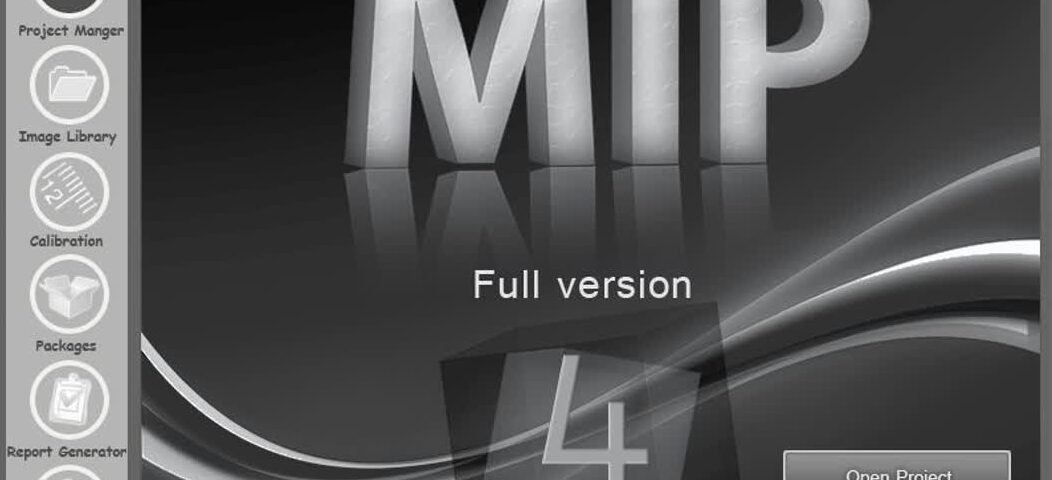

این نرم افزار توسط کارشناسان داخلی، با توجه به نیاز آزمایشگاه های کشور و بر طبق استاندارد های بین المللی تولید شده، به همین منظور در مقایسه با نمونه های خارجی از قبیل نرم افزار های Image j یا Clemex تفاوت های زیادی دارد که کار متالوگرافی کمی را برای کاربر بسیار ساده تر می کند. امکان تعریف بیش از 10 فاز برای محاسبه درصد فاز فلزات، محاسبه اندازه دانه از 2 روش intercept و planimetric برای مواد تک فاز و دوفاز و همچنین ارائه گزارش کامل از پارامتر های مختلف هر بسته در انتهای گزارش گیری فقط تنها بخشی از ویژگی های منحصر به فرد این نرم افزار می باشد. تصویر زیر بخشی از محیط کاربری این نرم افزار را نمایش می دهد.
بخش ابزار های اصلاح یا binary improvement یکی دیگر از بخش های قابل استفاده از نرم افزار می باشد که این امکان را به کاربر می دهد تا بتواند نقاط انتخاب شده داخل تصویر را با استفاده از ابزار های گوناگون اصلاح کند
